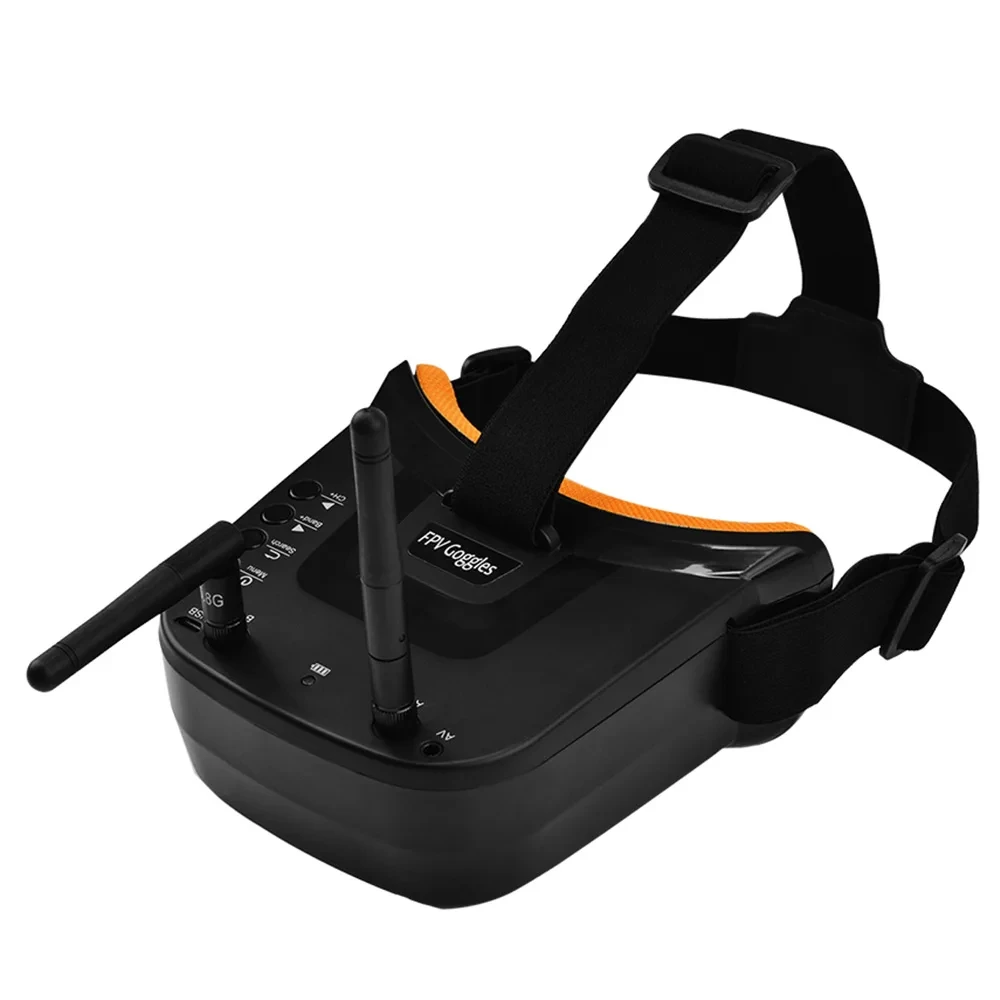

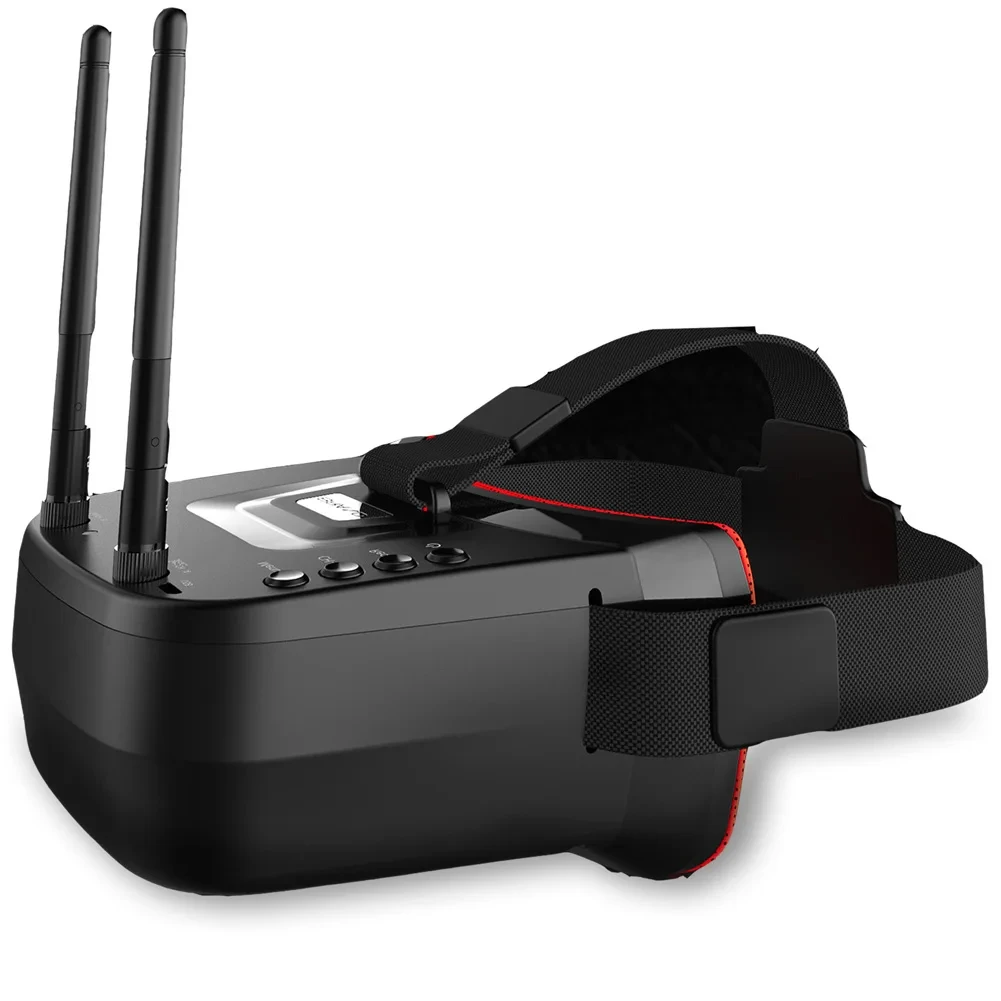

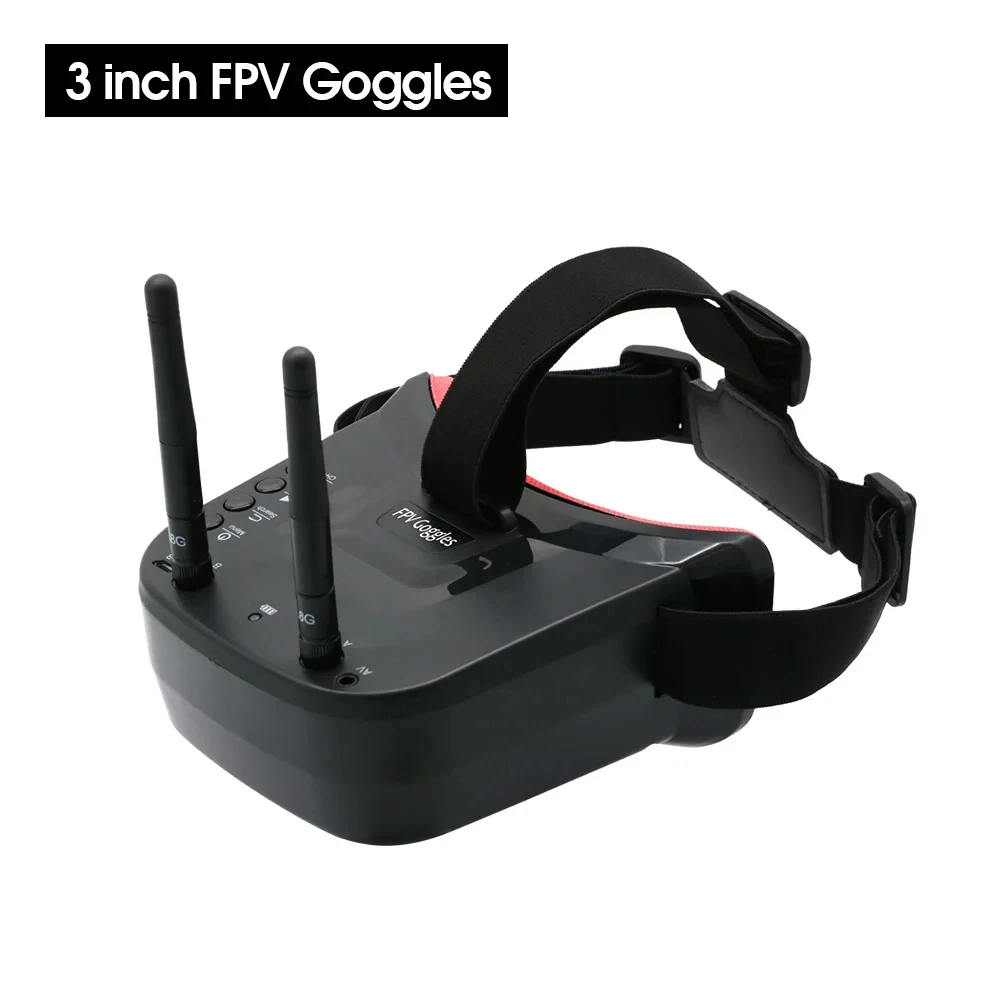

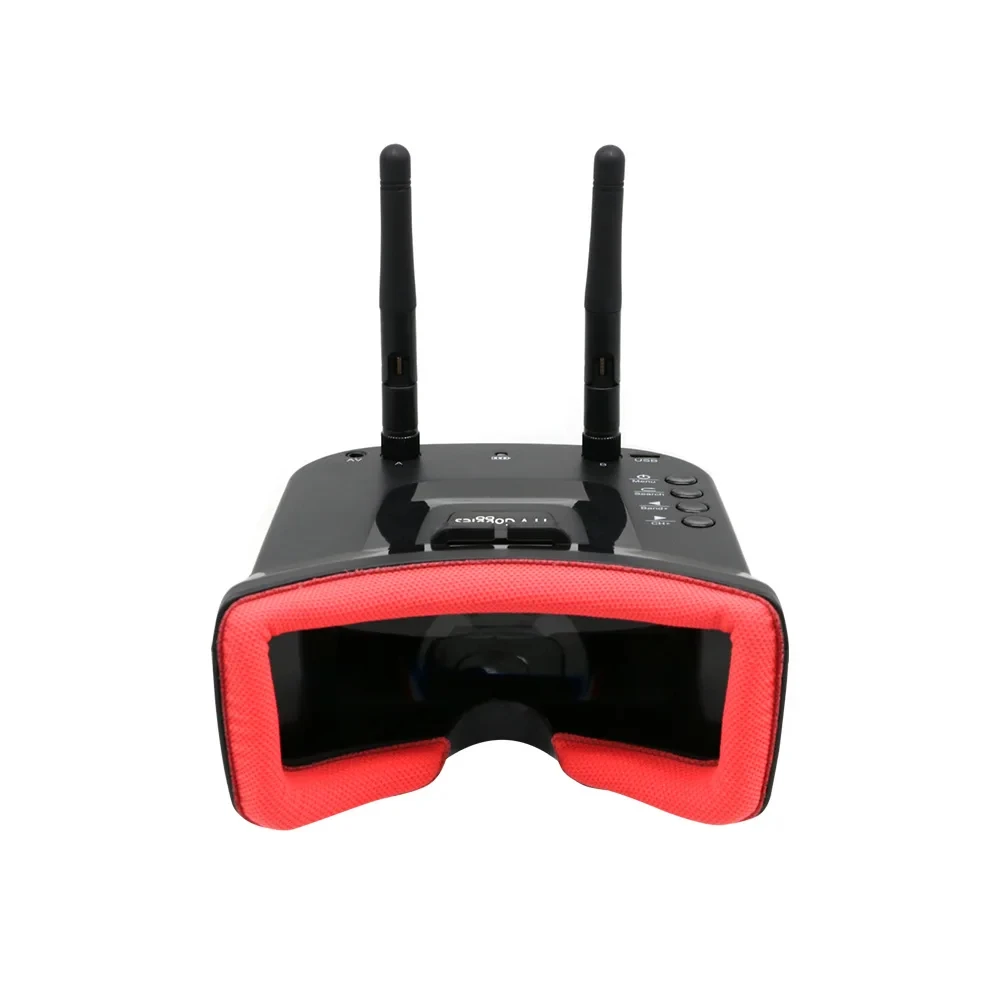

Antenas duplas
Bateria embutida de 3,7 V 1200 mAh
Suporta uma frequência de pesquisa chave
Pesquisa automática de 40 canais RaceBand
Retorno de vídeo em tempo real Receptor FPV 5.8G
●Tamanho pequeno e peso leve;
●Baixo consumo de energia, corrente de trabalho 300 ~ 330mA;
●Recepção de antena dupla para tornar o sinal mais estável;
●RaceBand 40 canais, pesquisa automática;
●Tela LCD de alto brilho de 3,0 polegadas 480 * 320 pontos;
●Receptor integrado de 40 canais de super sensibilidade de 5,8 GHz, especialmente com RaceBand;
●Bateria de polímero de íon de lítio de alta capacidade integrada de 3,7 V/1200 mAh;
●Interface de carregamento USB universal;
●Retorno de vídeo em tempo real, atraso de tempo muito baixo;
●Menu bilíngue com suporte para chinês e inglês;
●Suporta entrada de sinal de vídeo externo;
●Suporta saída de sinal AV (conecte DVR externo);

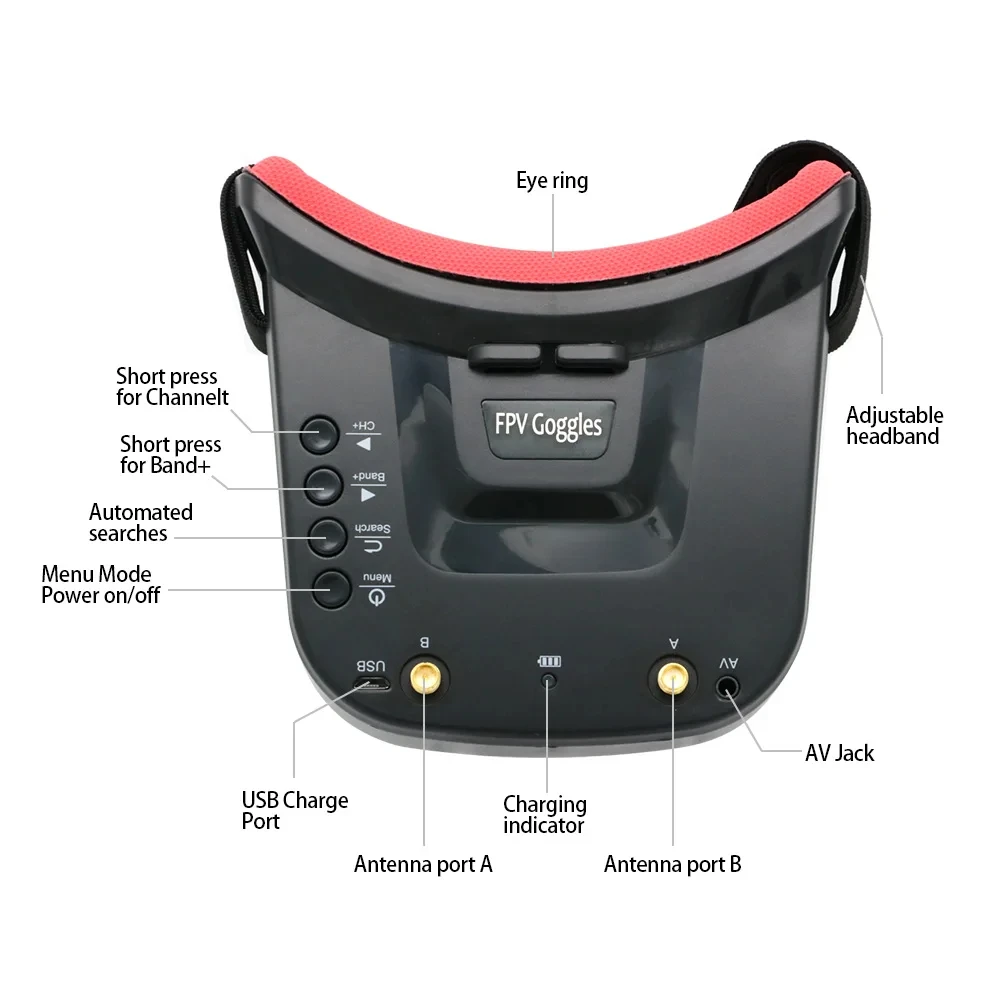

①Chave 1:Pressione rapidamente para MENÚmodo; Pressione longamente (mais de 3 segundos) para Ligar/desligar.
②Chave 2:Pressione rapidamente para Pesquisa automática(Seleção automática do canal mais forte).
③Chave 3:Pressione rapidamente para Banda+(Alterar as bandas A-B-E-F-R circularmente).
④Chave 4:Pressione rapidamente para Canal+(Alterar canais 1-2-3-4-5-6-7-8 circularmente).
⑤Anel ocular:proteja as partes circundantes dos olhos, para que o uso seja mais confortável.
⑥Porta de carregamento micro-USB:Suporta apenas DC5V.
⑦Porta da antena A:RP-SMA macho.
⑧Indicador de carregamento:Luz vermelha durante o carregamento da luz; potência total, o indicador apaga.
⑨Porta da antena B:RP-SMA macho.
⑩Conector AV: No modo de recepção RF pode emitir sinal AV; No modo AV pode entrar no sinal de vídeo.
⑪Faixa de cabeça: Faixa de cabeça ajustável.
Instruções de operação do menu:
No modo normal, pressione Chave 1para entrar no modo MENU.
No modo MENU:
①Chave 1: Selecione a barra de opções.
②Chave 2: Retornar ao modo normal.
③Chave 3: Valor -.
④Chave 4: Valor +.

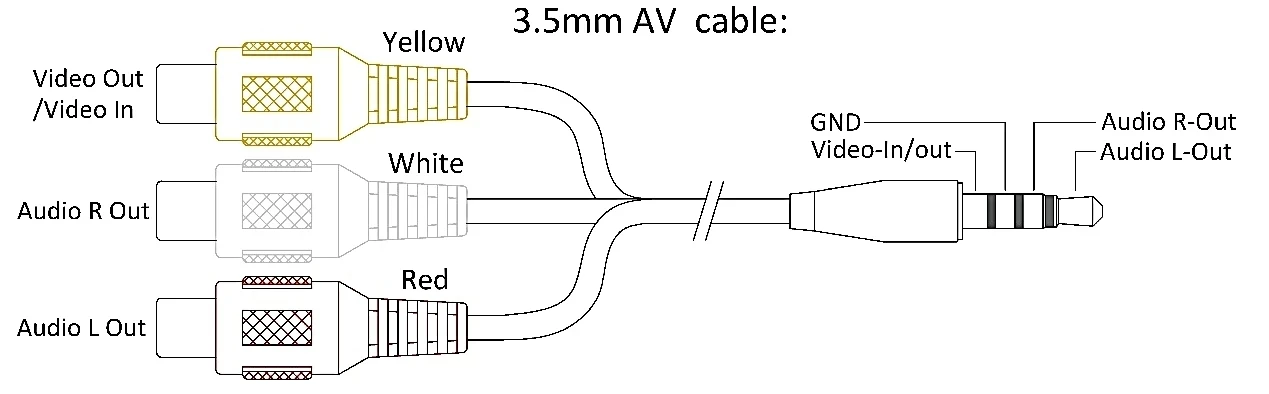

Instruções da porta AV:
Instrução de segurança:
1. Leia todo o manual de instruções para se familiarizar com as características do produto antes de operar.
2. Recomendação de idade: Acima de 14 anos.Usar qualquer exibição de olhos próximos em crianças menores de 14 anos pode causar problemas de desenvolvimento ocular.Este não é um brinquedo.
3. Evite ambientes úmidos ou úmidos.
4. Use um carregador USB padrão, a tensão de carregamento pode ser de apenas 5V.
5. A saída AV e a entrada de vídeo não podem funcionar ao mesmo tempo. É proibido inserir vídeo externo no modo de recepção RF.

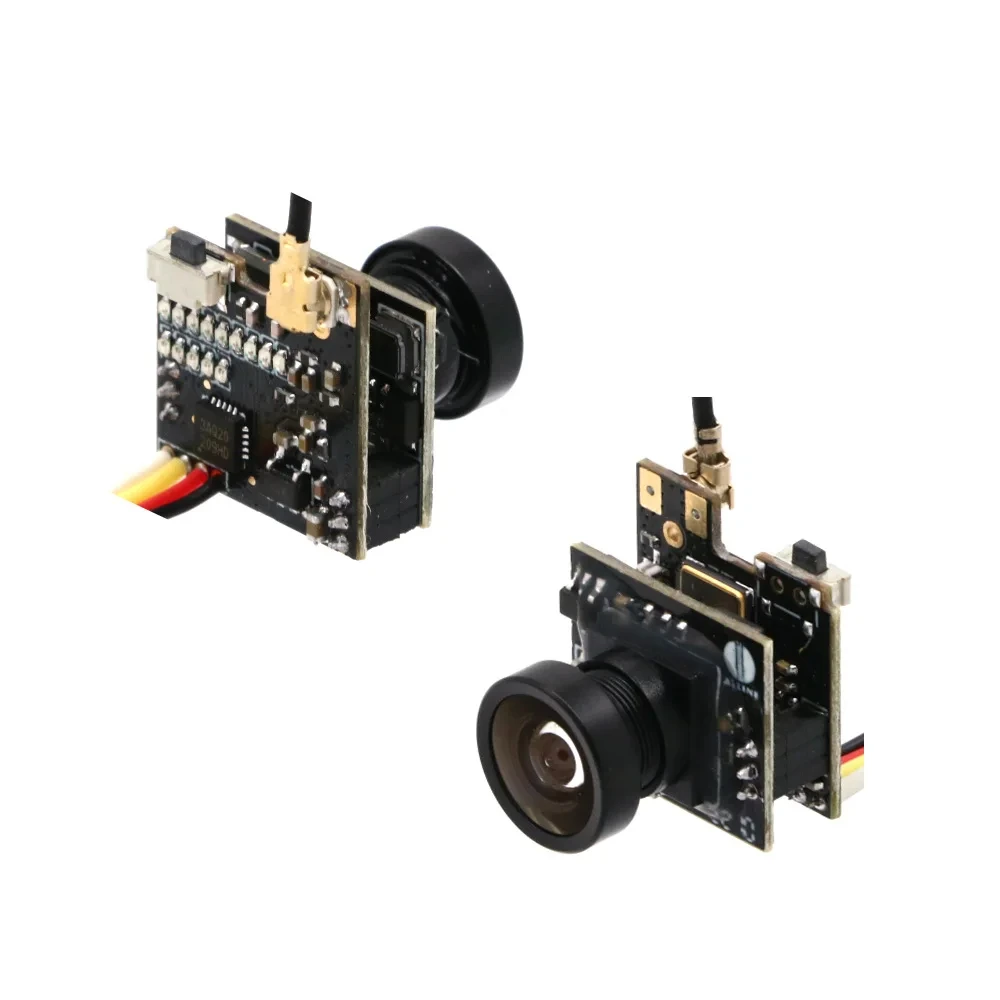

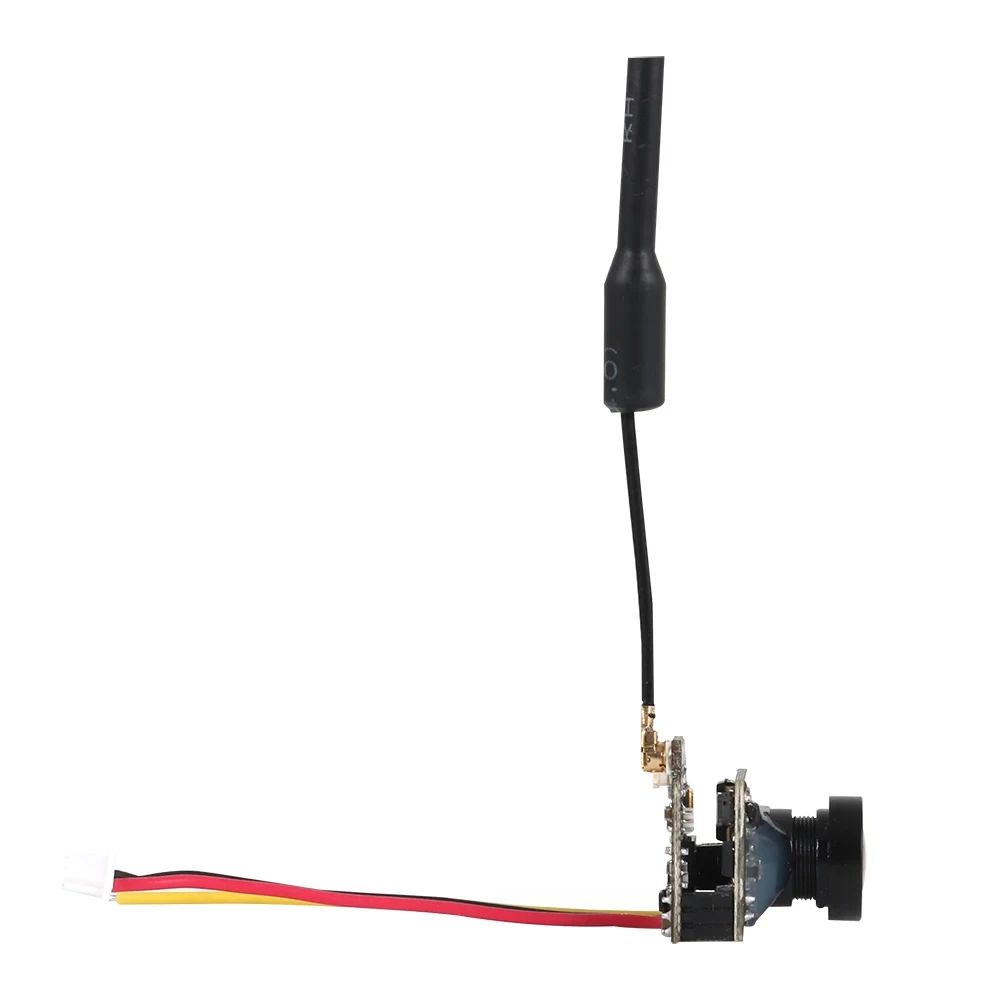

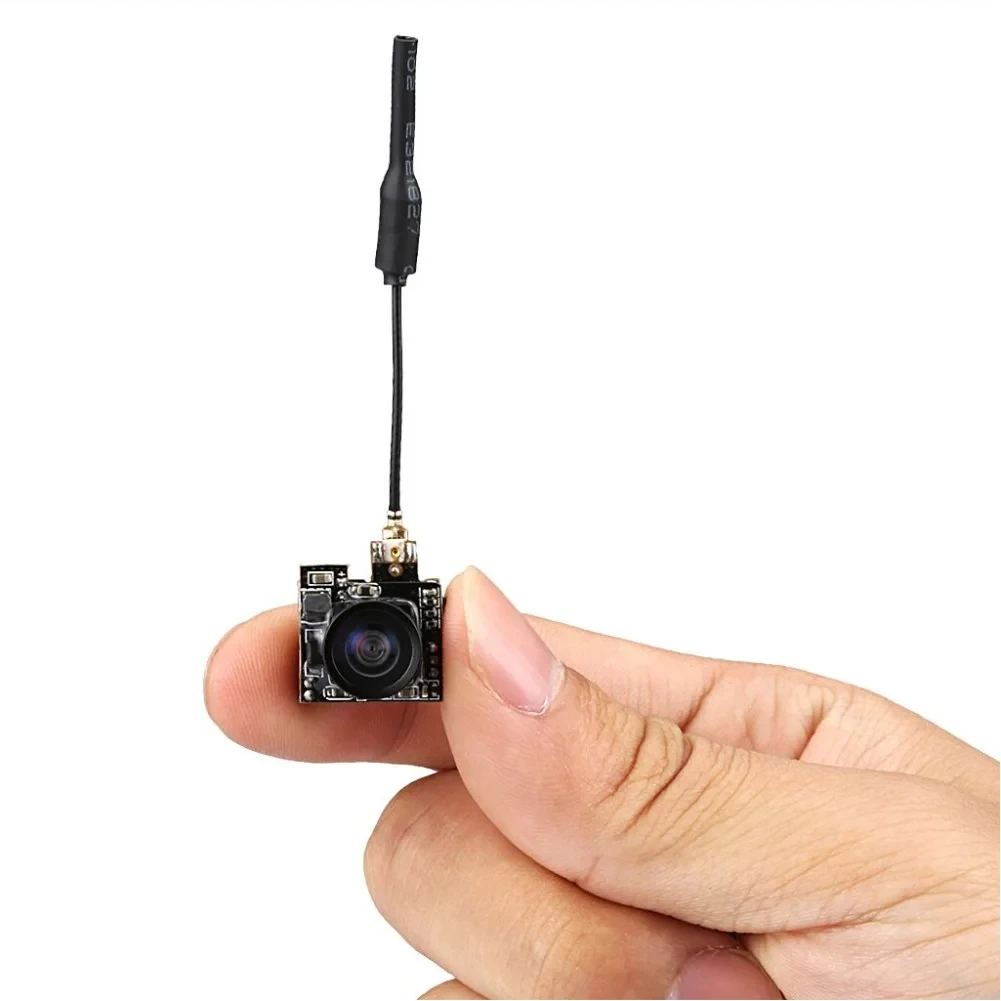

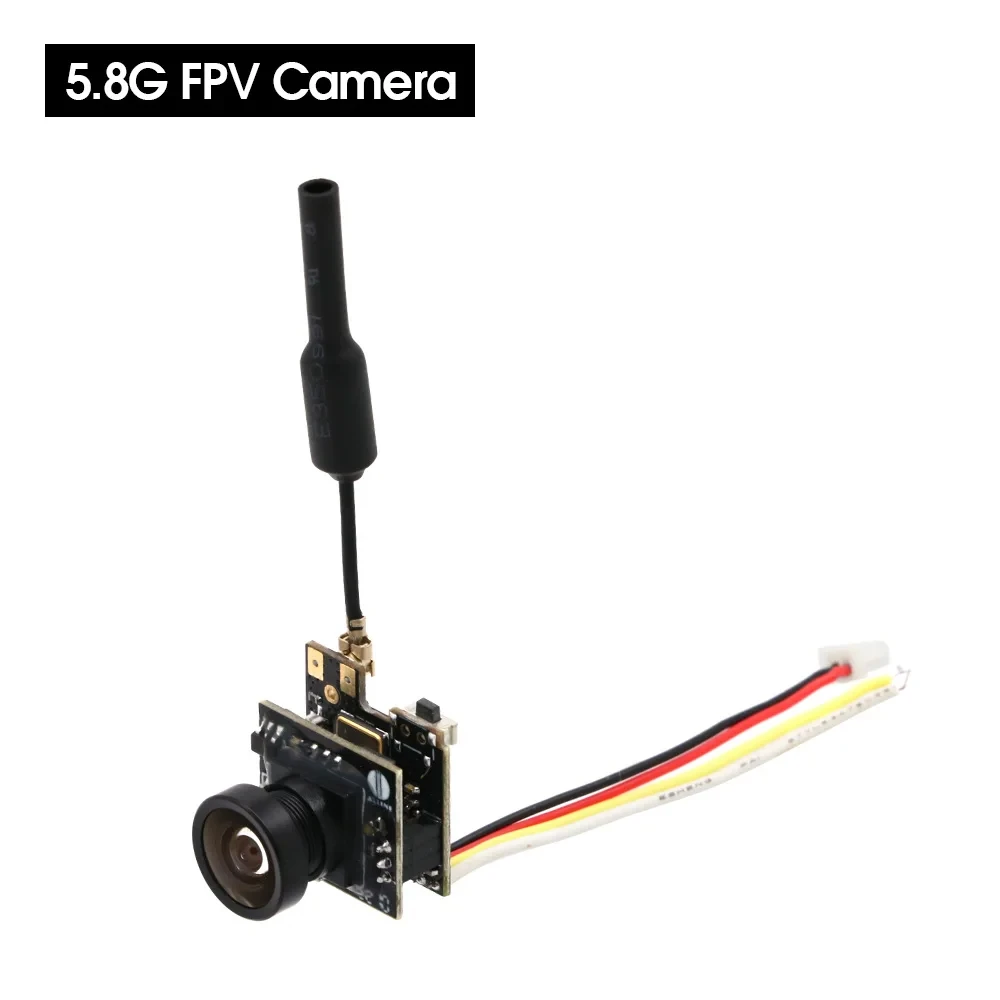

Câmera FPV
Sensor: 1/4 "CMOS
Lente: lente M8 800TVL
Ângulo: 150° Ângulo de visão horizontal FOV de 170° Perspectiva diagonal DFOV
Formato: NTSC / PAL (comutável)
Consumo de energia: 380mA @ 3 · 7V
Potência: 3,6,5 V
Diâmetro do espelho da lente: FOV150 revestido com IR de 2,1 mm (horizontal)
Transmissor de vídeo
Formato de vídeo compatível: NTSC/PAL
Impedância de saída: 75 Ohm
Força do sinal de saída: 23 ~ 24dBm
Potência de saída: 25mW
Canal sem fio: 40CH
Antena: antena de folha de trevo de polarização circular RHCP
Tensão operacional: 3,6 V ~ 5,5 V
Corrente: 100ma
Operadora de áudio: 6,5 MHz
Função de botão
Pressão curta (Apr.1 segundo ou menos): Troque de canais 1-8
Pressão longa (mais de 1,5 segundos): Troque as bandas A-B-E-F-R
Longo + pressão (Mais de 3 segundos): Altere o sistema NTSC/PAL
NTSC ou PAL (selecionável; LED azul aceso= NTSC; LED azul apagado=PAL)
Corpo
Peso: 3,6g
Tamanho: 18x16x16mm (sem antena)
Característica:
Câmera AIO FPV, transmissor, antena todas as 3 funções em um único limite de tamanho e peso
150° Ângulo de visão horizontal FOV de 170° Perspectiva diagonal DFOV
Cinco bandas 40 canais com banda Race
